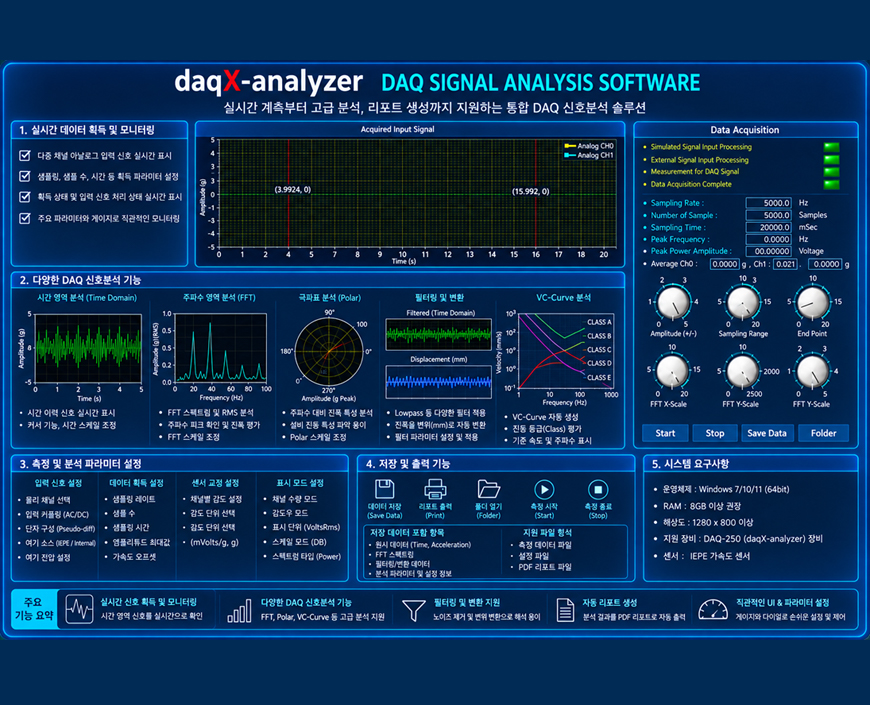

• 1
  주요 기능

  실시간 진동 신호 수집 Time Domain / FFT 분석 Software Filtering VC-Curve 생성 및 평가 분석 리포트 생성

• 2

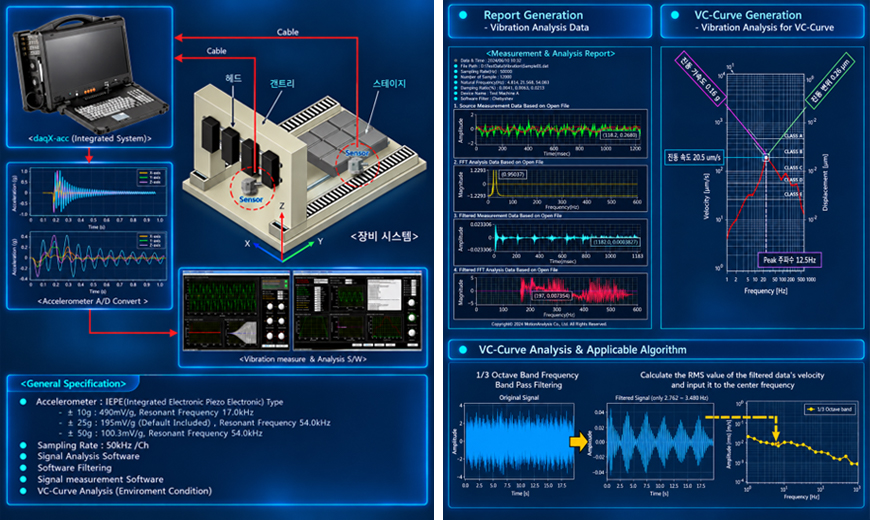

  참조 사양

  IEPE Accelerometer 대응 ISampling Rate 50 kHz/ch I±10g / ±25g / ±50g 센서 옵션 I센서·분석 S/W 통합 구성

※ 세부 사양은 최종 판매 모델 및 센서 구성 확정 후 홈페이지에 반영하는 것을 권장합니다.

• 1
  실시간 신호 획득

  시간 영역 신호 실시간 표시와 Acquisition Parameter 설정

• 2
  주파수 분석 (FFT)

  Spectrum / RMS / Peak 분석과 ＦFT Scale 조정

• 3
  극좌표 분석

  주파수 대 진폭 특성을 Polar 형태로 확인

• 4
  Filtering & 변환

  Low-pass 등 Software Filter와 진폭→변위 변환

• 5
  VC-Curve 분석

  진동 기준 Class 평가와 기준 속도·주파수 표시

• 6
  PDF Report

  측정·그래프·분석 결과를 자동 리포트로 출력

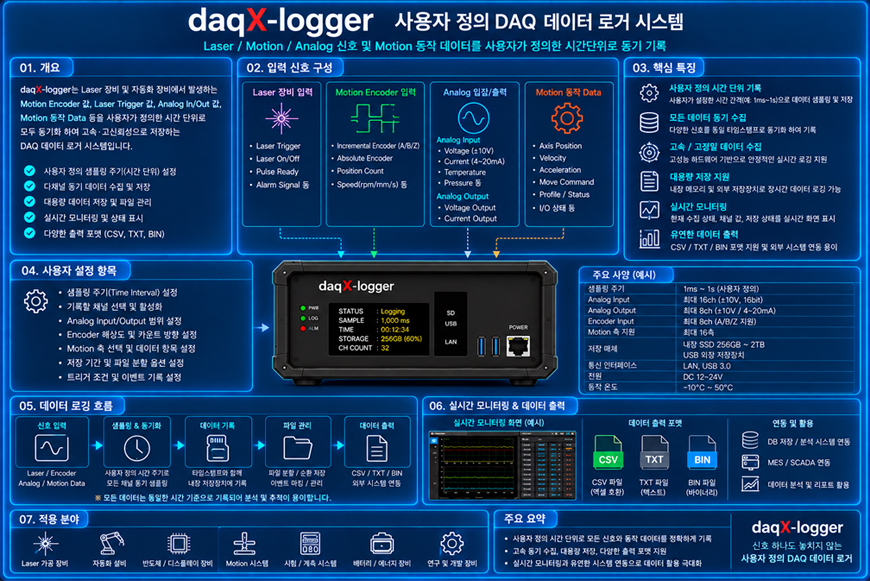

• 1
  다중 신호 입력

  Laser Trigger/On-Off, Incremental·Absolute Encoder, Analog Input/Output, Motion Axis 데이터 등을 통합 수집

• 2
  동기 기록

  사용자가 정의한 1ms~1s 시간 단위로 다양한 신호를 동일 Timestamp 기준으로 기록

• 3
  대용량 / 출력

  내장 저장장치 및 외부 저장장치 활용, CSV/TXT/BIN 포맷, DB·MES·SCADA 연동에 활용

※ 채널 수, 저장 용량, 통신 인터페이스 등은 프로젝트/제품 사양에 따라 최종 확정하는 구성을 권장합니다.

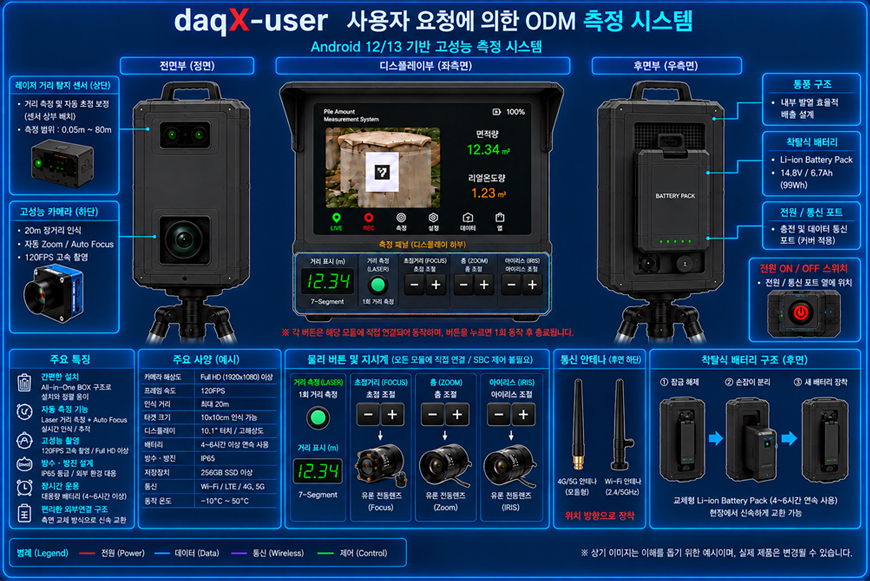

• 1
  All-in-One Field Device

  Laser + Camera + Display + Control Button + Battery + Wireless를 현장 요구에 맞게 통합 설계

• 2
  Custom UI / Control

  측정 버튼, Focus/Zoom/Iris, 상태 표시, 전원 등 물리 버튼과 Android UI를 용도에 맞게 구성

• 3
  ODM 확장

  산업용 측정, 검사, 현장 점검, 비전, 거리 계측 등 고객 프로젝트에 맞춰 Module/Enclosure/Software를 커스터마이징

※ 첨부 이미지의 카메라·배터리·IP 등 사양은 예시이며 실제 ODM 제품은 고객 요구사항에 따라 변경될 수 있습니다.
